Геометрические параметры сварного шва

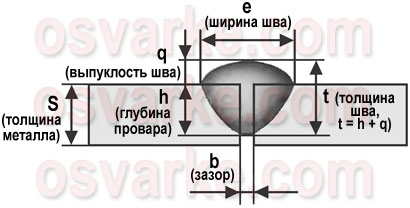

Основные геометрические параметры стыкового шва:
S – толщина свариваемого металла; e – ширина сварного шва; q– выпуклость стыкового шва (высота усиления) – наибольшая высота (глубина)между поверхностью сварного шва и уровнем расположения поверхности сваренныхдеталей; h – глубина провара (глубина проплавления) – наибольшая глубинарасплавления основного металла; t – толщина шва, t = q+h; b – зазор.

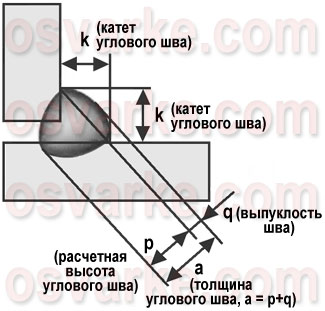

Основные геометрические параметры углового шва:
k – катет углового шва – кратчайшее расстояние отповерхности одной из свариваемых деталей до границы углового шва на поверхностивторой свариваемой детали; q – выпуклость шва; p – расчетная высота угловогошва – длина перпендикулярной линии, проведенной из точки наибольшегопроплавления в месте сопряжения свариваемых частей к гипотенузе наибольшегопрямоугольного треугольника, вписанного во внешнюю часть углового шва; a –толщина углового шва, a = q+p.

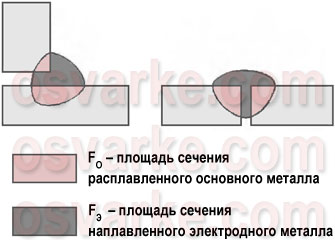

Коэффициент формы шва – отношение ширины шва к его толщине. Kn= e / t Значение коэффициента формы шва обычно бывает в пределах от 0,5 до 4.Оптимальным считается значение от 1,2 до 2. Коэффициент выпуклости шва –отношение ширины шва к его выпуклости. Ky = e / q Значение коэффициентавыпуклости шва не должно быть более 7–10. Коэффициент долей основного металла вметалле шва: Kо = Fо / (Fо + Fэ), где Fо – площадь сечения расплавленногоосновного металла, Fэ – площадь сечения наплавленного электродного металла.

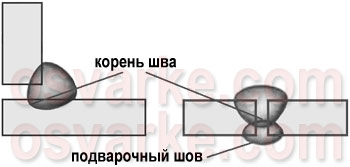

Корнем сварного шва называется часть шва, которая наиболееудалена от его лицевой поверхности. Подварочный шов – меньшая частьдвустороннего шва, выполняемая заранее для предотвращения прожогов придальнейшей сварке основного шва или укладываемая в последнюю очередь в кореньшва.
